立軸沖擊式破碎機是一種新型、高效多段沖擊破碎設備，可以在細碎與粗磨之間較寬的范圍內使用。與傳統的破碎設備相比，其具有結構簡單、處理能力高、破碎比大、能耗低、磨損件少等一系列優點。因此，在大力提倡節能降耗，采取一切措施以提高企業整體效益的今天，該機型得到了采礦、建筑、公路、水泥等行業的普遍關注和廣泛應用。為進一步提高其設計、制造品質，充分利用數字化設計分析、虛擬仿真等現代化手段，本文在介紹立軸沖擊破碎機的結構特點、工作原理及關鍵部件設計應用的基礎上，結合實際，以Simens NX6.0為輔助工具，完成了其數字化樣機的構建。
1 立軸沖擊式破碎機的結構及工作原理
立軸沖擊式破碎機主要由機體、進料裝置、轉子部分（包括撒料盤和主軸裝置）、破碎腔、潤滑系統和電控部分等組成，其主體部分結構如圖1所示。為便于維修與更換，轉子部分被設計成一可整體拆卸的部件，主軸裝置設置在機殼外，由主軸、上下兩個軸承、空心軸套等通過法蘭安裝在機體上，減少了工作時粉塵和高溫對軸承的影響，密封與潤滑的難題也因此得到大大簡化。

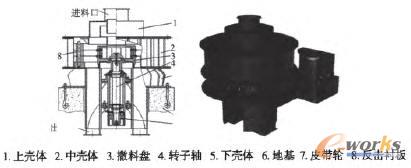

圖1 立軸沖擊式破碎機結構及數字化模型圖
立軸沖擊式破碎機是利用物料高速運動時的動能進行破碎的。其工作原理是：空心的撒料盤裝于主軸上端，撒料盤上端面中間開有進料口，四周外壁上等距離的開有三個噴射口，撒料盤周圍是由按一定規律排列的反擊襯板構成的破碎腔。破碎機工作時，轉子高速旋轉，物料從轉子頂部中心的進料口進入撒料盤后，在撒料盤內經由分料錐體因離心力的作用而加速，并向噴射口移動，當其從噴射口噴出撞擊到周圍的反擊襯板時，可達到60～80m/s的線速度，物料在很強的沖擊力作用下沿原有的自然裂紋實現破碎。破碎后的細粉失去動能從出料口排出，顆粒狀物料被反彈回去，與噴射出來的部分物料再次撞擊，實現料與料自行破碎。與此同時，轉子的高速旋轉在破碎腔內產生強勁的渦旋氣流，并且不斷地有氣流隨物料從噴射口噴出，在機殼上導流裝置的引導下，又從轉子的入料口進入撒料盤，形成機殼內部的循環氣流。隨著沖擊破碎的不斷進行，破碎機內的物料顆粒在強烈的氣流中相互劇烈撞擊、摩擦，使顆粒進一步細化。這樣，一塊物料在渦流破碎腔內受到兩次至多次機率的撞擊、摩擦和研磨破碎作用，經由下部出料口排出，再經循環篩分系統形成閉路。一般可通過調整轉子的旋轉速度來調整物料運動的速度，從而可以滿足對不同礦石和不同產品粒度的破碎要求。
2 關鍵部件的設計及應用
2.1 轉子部件的設計應用
如圖2所示，轉子部件是立軸沖擊式破碎機的心臟，主要包括撒料盤、分料錐、錘頭、主軸、軸套、安裝法蘭、皮帶輪、潤滑密封裝置等，可由單電機或雙電機通過皮帶輪驅動主軸，上部輪轂通過鍵聯接帶動撒料盤一起繞著主軸中心線高速旋轉，起到撒料并使物料獲得動能的作用，其性能的好壞直接影響到破碎機的性能。

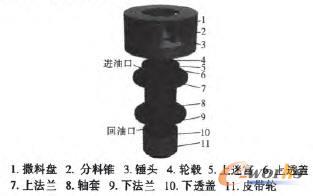

圖2 轉子部裝圖
撒料盤是一個中空的扁圓柱體，內有三個特殊設計的物料通道，起到過料及產生能量的作用。在運轉過程中物料會有一層粘結在通道內壁上，對撒料盤形成保護襯墊作用，因此磨損甚少。破碎機工作時轉子部分主要是噴射口錘頭遭到物料的磨損，由于噴射口錘頭數量少，重量輕，并且基本不受沖擊載荷，考慮選用高硬度、高耐磨性的高鉻錳鎢合金作為錘頭材料，經生產運行試驗證明，其使用壽命與美國的15Cr3Mo合金錘頭相當。由于立式?jīng)_擊破碎機是高速運轉的設備，為了設備能夠正常平穩運行，轉子必須進行動平衡試驗。在實際生產中，破碎機正常工作三天后，應停機通過觀察孔檢查，查看噴射口錘頭磨損情況，若其中一塊或兩塊出現“V”字型時，應該將三個錘頭全部更換，切不可只更換磨損的，不磨損或少磨損的保留再用。更換下來的磨損不多的錘頭可以集中保管，進行再次選配，選配時要求保持三塊之間的重量差距不超過50克。
物料離開撒料盤的運動情況如圖3所示，圖中，vc為物料隨高速旋轉的撤料盤的牽連速度（圓周速度），vr為物料沿著錘頭邊緣的相對速度，va為上述兩個速度的合成，即物料離開撒料盤噴射口的絕對速度。
圖3 撒料盤物料運動分析及三維模型圖
由于主軸裝置在多塵的條件下工作，首先上軸承處設計了迷宮，上下軸承處都設置了FB型內包骨架密封圈，這樣的設計既可以防止灰塵、雨水進入主軸裝置內，影響轉動，同時也阻止了軸承座內潤滑油的滲漏。針對主軸工作中高速旋轉發熱的特點，設計了稀油冷卻潤滑系統，選擇32號機械油，先由進油泵抽油從上部進油口注入，冷卻滲透到下部軸承處回油口，再由出油泵抽回冷卻油箱。軸承雖然在高速旋轉，但循環油的油溫始終保持在低溫，熱油不斷抽出，軸承不發熱，提高軸承的轉速和使用壽命。
2.2 機體及破碎腔的設計應用
如圖1所示，機體由鋼板焊接而成，具有足夠的強度和剛度，包括上殼體、中殼體和下殼體三部分。上殼體有進料口，下殼體兩側開有出料口，中殼體是沖擊破碎腔。如圖4所示為破碎腔反擊襯板安裝示意圖，設計了上、中、下三排，每排16塊，通過連接桿安裝在下面板襯上，共48塊反擊襯板，材料選用高鉻鑄鐵。反擊襯板安裝方向與轉子出料方向垂直，不僅實現正撞擊，破碎效果最佳，而且磨損量最小，使用壽命長。正常使用時僅在中間一層反擊襯板一側磨出一道溝槽，當溝槽達到一定深度時，對破碎效果會產生一定的影響，這時反擊襯板調面或調層使用，每套反擊襯板課調換6次，充分提高其利用率，延長其使用壽命。
圖4 破碎腔反擊襯板安裝示意圖
正常運轉的破碎機，從撒料盤噴射出的物料應該噴射到邊反擊板單元組合的中間層，當物料打擊點或高或低時都要分析原因：
(1)分料錐是否磨損過快過多；
(2)物料從料斗注入撒料盤時是否直射到分料錐中心，如果偏離中心，會改變物料流噴射方向；
(3)調換邊反擊襯板時，有沒有完全清理底層的物料墊層；
(4)有沒有按出廠時安裝部位原位安裝。
3 結束語
我國的立軸沖擊式破碎機開發早，但發展不快，各廠產品類同，因此，目前與國際上先進水平差距仍然明顯。目前利用計算機二維繪圖設計已十分普及，缺少仿真分析，設計工作不僅較慢，而且或者冒險很大，或者十分保守，不能恰如其分。利用Simens NX6.0軟件進行立軸沖擊破碎機的機械三維設計，使設計者獲得了一個良好的三維空間環境，布置設計不再需要進行艱難的空間構思與想象；同時避免了大量且繁瑣的空間尺寸計算，代之以直接的觀察和測量來保證整個設計的正確性，對于提高設計效率和設計水平具有重要的作用，同時也為產品后續的虛擬仿真、優化設計及生產制造打下了一定的基礎。
