中望CAD機械版2015的問世，無疑是機械制造行業眾多設計師的福音。除了保留機械系列良好的繪圖功能及性能，中望CAD機械版2015還新增了諸多實用性設計工具，進一步提高了設計師后續數據的利用和出圖效率。
1 圖幅繪制
設計師在開始設計繪圖時，需要先確定圖幅。中望CAD機械版的圖幅設置涵蓋了幾乎所有圖框中自帶選項：圖幅尺寸不僅列舉各種常見的圖紙大小，設計師也可自主選擇其他不常見紙張尺寸；軟件還對圖框的布置方式及繪圖比例也做了可以修改的選項；標題欄與明細表的選項更加多樣化和人性化，設計師甚至可以做出專門針對公司使用的指定數據與展現形式，從而節省了大量時間。另外，在中望CAD機械版2015中，每個圖幅都有各自的繪圖比例與標準，更重要的是多個圖幅方便對比瀏覽又不影響各個圖幅的內部信息。多圖幅多標準多比例的中望CAD機械版，就是這么任性。

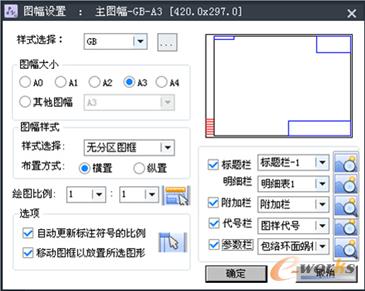

圖1 中望CAD機械版2015圖幅設置對話框
2 粗糙度和焊接符號，在龐大的工程圖紙中運用的較多
舊版本的中望CAD機械提供的是風格保留功能，設計師無法調用之前已經使用過的默認狀態。而2015版本將此功能改變?yōu)楸４媸褂眠^的模板，設計師可以記錄或定制多次使用的粗糙度或者焊接符號，在制圖中直接調用模板，提高設計效率。

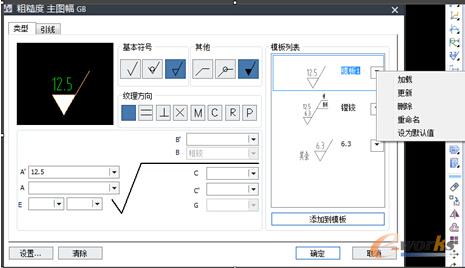

圖2 中望CAD機械版2015粗糙度設置界面
3 智能標注功能
一張裝配圖中往往有著大量的各種標注，這些標注花費了設計師較多的時間。中望CAD機械版的智能標注功能，涵蓋了絕大多數的標注形式，只需要一個”D”就可以實現快速標注的操作。利用這個功能，設計師還可以輕松實現其他附帶命令的操作，比如旋轉傾斜及方向等，可謂是快準穩。
4 標準圖庫
這是很多設計師最為喜愛和稱贊的功能。中望CAD機械版采用國際頂尖的零件庫系統PartSolutions，提供了最新最齊全的標準零件庫，包括56個大類近300000個零件。設計師只需輕松一點，即可調用符合國家標準的零件，并且這些零件信息都是可參數化直接編輯，具有零件大小尺寸聯動功能。強大的圖庫對設計師提高繪圖效率起到了至關重要的作用。
5 數據匯總
設計師繪制好圖紙后，如何將標題欄和明細表中的數據快捷存儲并隨時調用對后期的生產加工的順利進行影響重大。對此，中望CAD機械版2015提供了數據匯總功能，設計師通過批量提取出標題欄和明細表的數據，定制數據匯總的方式，從而得到需要的數據統計。這些數據不僅可再次導入至軟件中，并且還能應用于各專業方向中的數據統計，而不用手動填寫各項信息，不僅減少重復工作，提高工作效率，而且更加的準確。同時，機械版提供的提取表格數據功能，可以實現舊圖紙中的表格數據再利用。

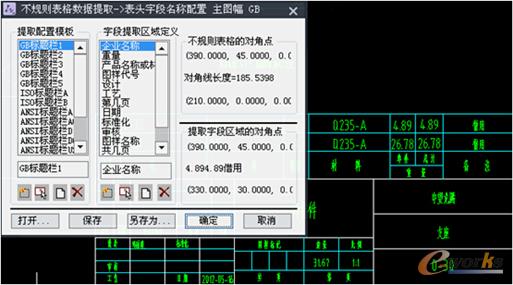

圖3 中望CAD機械版2015的表格數據提取功能
可以說，中望CAD機械版2015為機械設計全流程提供了便捷的專業功能，在各環節幫助設計師簡化操作步驟，縮短設計周期，是機械設計師提速之利器。
