引言
某公司的管理信息系統（包含OA/統一信息平臺系統、資產管理系統、MIS系統、ERP接口平臺系統等子系統）作為多應用系統的集中運行基礎平臺，隨著公司的發展，業務的迅速增長，帶來的就是業務數據量的海量增加和大規模集中。如何對核心應用數據的集中可靠存儲并應用，保持業務運行的連續性和信息的安全將成為系統安全設計規劃中的重中之重，也是管理信息系統建設需要考慮的問題。
本文將對目前某公司管理信息系統的存儲資源進行分析，為管理信息系統合理利用存儲資源，節約投資提供一定的借鑒。
1 虛擬化存儲概念引入
虛擬化存儲旨在不影響或以最小程度影響應用程序的情況下更改物理存儲地址，從而提高存儲基礎結構的靈活性，而我們可以通過引入SVC（SAN Volume Controller）設備，將多個磁盤存儲系統的容量組合為一個存儲池，此存儲池可以通過一個中心點進行管理，并允許在不同品牌、型號的存儲系統之間應用復制服務。提高存儲系統的容量、功能、效率、正常運行時間以及管理人員的工作效率，最大化挖掘現有存儲系統的潛力。
2 管理信息系統現狀分析
某公司管理信息系統目前包含子系統，分別為OA/統一信息平臺系統、資產管理系統、MIS系統、財務信息化系統和ERP接口平臺系統。按照功能歸屬，劃分為3個SAN的存儲系統，各自都有其鏈接的應用服務器及磁盤陣列，總可用容量約為19TB。
各SAN存儲系統使用情況如表1。

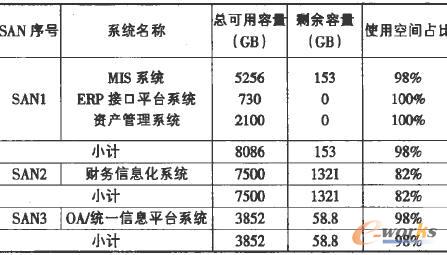

表1管理信息系統存儲空間現狀表
（注：存儲剩余容量為0，指存儲可用容量已全部分配給某一應用系統使用。）
通過對存儲系統的現狀分析，我們可以看出，SAN1、SAN2、SAN3的存儲系統剩余空間已經嚴重不足，為了保證系統的正常運行，急需擴容，需要將剩余空間占比提升至50%以上，通過計算，每個SAN的存儲系統需要擴容的存儲容量需求見表2。

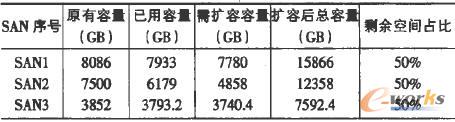

表2 管理信息系統存儲空間擴容需求表
對于這種有多個子系統的情況，存儲部分往往都是獨立工作，在擴容時需要分別為每個SAN系統進行整套盤陣的擴容。在這里，我們就需要為SAN1、SAN2、SAN3分別新增約8TB、5TB、4TB的3個盤陣存儲系統。
隨之而來的問題是，若短時間內單個或多個存儲系統的數據量驟增，容量不足時，還要繼續分別為單個或多個存儲系統追加擴容整套盤陣；而其他短時間內不需要擴容的存儲系統，卻又閑置了大量的空間。這樣，不但浪費了有限的資金、設備資源，而且還占用維護人員的寶貴維護時間。
3 虛擬化存儲應用方案
為了解決以上出現的問題，我們可以引入虛擬化存儲的概念，通過增加SVC設備，將管理信息系統現有的3個SAN存儲系統整合到一個大的SAN網絡中，并且把所有磁盤陣列進行虛擬化整合，也就是說把原有分散獨立的存儲整合為一個大的存儲池，然后只需再為這個存儲池增加1個新的同等容量的盤陣，即可達到對所有SAN存儲系統進行擴容的目的，不但節約了投資，而且減少了維護量。
為了實現現有管理信息系統各存儲子系統的整合，我們首先需要構建一個核心虛擬化平臺，其中配置1套（2節點）SVC及1套（2臺）光纖交換機，作為核心匯聚層，將3個相對獨立的SAN存儲系統經過核心匯聚層匯聚后，納入虛擬化平臺的管理。
另外，還需將新增的1個同等容量的盤陣通過核心匯聚層接入到虛擬化平臺中，虛擬化平臺通過SVC設備實現對本地所有磁盤陣列做虛擬化，使得所有存儲系統實現互聯互通后，再對存儲資源進行統一的整合、遷移、管理。
由于在實施過程中會有許多不確定性，所以以下給出的具體實施步驟只能作為參考，在實施前的詳細設計過程中，還需要不斷調整、確認和完善。
數據整合與遷移是一個長期、動態的過程，可以隨企業環境、需求的變化而調整。
依據第2節中對現狀分析后得出的磁盤空間占用率，為使整個存儲系統的空閑率低于50%，通過計算，我們可以得出整合后需要增加的盤陣容量及空間占用率（表3）。

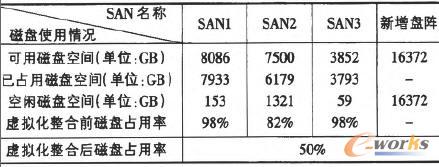

表3整合前后磁盤利用率對比表
新增盤陣容量=（SAN1使用容量＋SAN2使用容量＋SAN3使用容量）÷50%－（SAN1原有容量＋SAN2原有容量＋SAN3原有容量）=16372.4GB。
通過以上計算，可以得出在為整個存儲池新增1個約17TB的盤陣后，對于邏輯上相對獨立的SAN1、SAN2、SAN3來說，剩余的可用磁盤空間均約為17TB，遠超最初50%的設定新增存儲目標。不但解決了幾個相對獨立的SAN存儲系統需求不均衡的問題，在存儲池容量不足時，只需要對整個存儲池進行擴容。這樣，不但合理、有效利用了磁盤空間，節約了不斷購買整套盤陣的投資，而且節省了維護人員重復維護多套存儲盤陣的寶貴維護時間和精力。
整體方案實施前后，存儲空間對比邏輯示意圖如圖1所示。

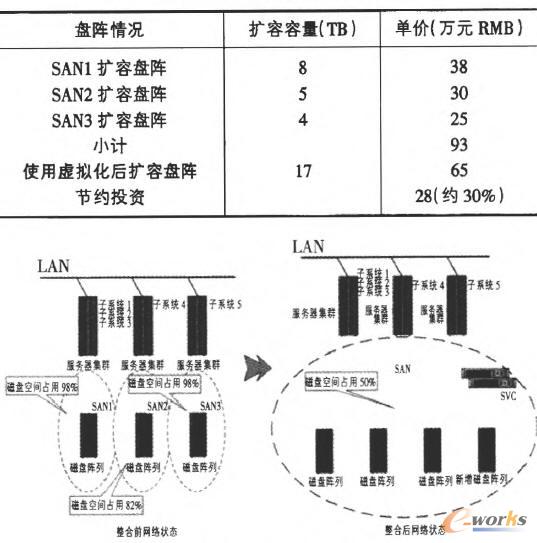

表4整合前后投資對比表
圖1整合前后存儲空間對比邏輯示意圖
4 應用虛擬化存儲后的優勢
通過以上對虛擬化存儲的應用方案分析，我們可以發現其優勢如下：
①容納能力。能夠容納底層異構的存儲設備，并對其進行管理，向前端的服務器提供格式統一的數據存儲單元，對所有的I/O訪問路徑進行統一的管理和控制，確保對已有投資的保護和信息系統的生命力。
②擴展性強。整個SAN中的存儲設備整合成一個存儲池，可以充分利用所有的存儲資源并按業務的需求增加、分配存儲空間、性能和功能。系統支持各種大型主機的連接，支持各種操作環境，而且將來新的存儲設備可以繼續接入到SVC環境中。
③可用性強。整個系統無單點故障，且大多數的部件都是熱交換部件和現場可更換模塊，確保了系統的可用性。
④安全性高。根據各子系統的安全等級進行靈活配置，對數據有高可靠性要求的系統，可將原有RAID0+1保護的單臺磁盤陣列進行全局數據鏡像保護，數據分擔到兩臺或多臺存儲設備上，大大提高了數據的安全性。
⑤易管理性。任何一臺連在網絡上的服務器或PC機都可以對SVC設備進行遠程管理。
5 結束語
綜上所述，在新技術日新月異的今天，虛擬化存儲技術已經是一個比較成熟的技術，但我們如何能夠將之用在真正需要的方向，卻是值得深入研究的，在構建虛擬化存儲平臺，對數據資源進行整合后，也為我們今后快速構建容災、備份系統提供了合理、有效的途徑。當然了，一個完整系統的建設是需要循序漸進的，只有在持續完善現有系統架構的基礎之上，融合具有前瞻性、先進性的技術，才能高效、可靠的滿足不斷提高的企業需求，最終為客戶提供滿意、周到的服務。
