1 問題引出
在二維AutoCAD設計中，對于軟管、鋼絲繩等柔性物料，同一物料不同狀態（不同繞行狀態、不同長度等）可以給出相同的物料編碼，但是對于三維Pro/E設計，不同狀態的物料雖然是同一物料，但是由于實際繞行狀態或者長度本身不一致，在Pro/E設計中需要給出不同的物料編碼，而事實上他們是同一物料，應該給出相同的物料編碼。由于多狀態物料的存在，Pro/E設計軟件本身的設計機制給自動生成的二維明細表和EBOM結構帶來影響，使得二維圖紙中的明細表和EBOM不與實際吻合，這給設計、工藝等人員查看圖紙、采購人員材料物料帶較大影響。以下以企業信息化中Pro/E、PDM、ERP三者集成環境為背景，給出多狀態物料在Pro/E設計、PDM與ERP集成下的一種解決方案。
2 解決方案
在Pro/E的三維模型中增加“多狀態物料號”和“多狀態物料判斷參數”，在PDM的物料中增加“多狀態物料號判斷參數”，同時建立多狀態物料庫。在Pro/E、PDM、ERP集成環境下，數據源頭一般是從Pro/E三維模型傳遞至PDM，然后從PDM集成發布ERP；對于Pro/E內部的三維、二維，二維則是根據三維模型自動生成，那么二維明細表中的信息也是來自于三維模型，由此可以看出Pro/E三維模型是數據的源頭。Pro/E中多狀態物料的解決方案詳見圖1。此處，結合實際業務場景對Pro/E多狀態物料解決方案進行詳細描述。

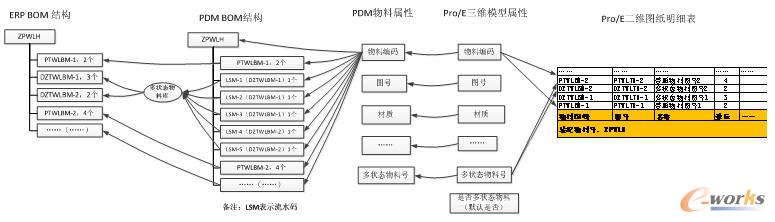

圖1 Pro/E多狀態物料解決方案示意圖
2.1 普通物料的處理方法
對于普通物料（此處將非多狀態物料稱為普通物料），Pro/E中的是否多狀態物料判斷參數選擇默認為否，多狀態物料參數為“空”，物料編碼參數填寫實際的物料編碼，其余均按實際填寫，那么：
（1）從Pro/E三維模型集成至PDM時，PDM物料屬性參數均按照實際從Pro/E參數中集成抓取，BOM結構的中物料編碼是實際的物料編碼，數量是經過Pro/E和PDM集成時將相同物料編碼的進行合并后的實際數量；
（2）從Pro/E三維模型生成二維明細表時，二維明細中的物料編碼根據是否多狀態物料判斷條件（否）自動抓取三維模型中的物料編碼（圖號、名稱、材質等也均正常抓取）；
（3）從PDM集成至ERP時，由于PDM中的BOM結構中的子件物料編碼和數量均是正確的，所以集成發布至ERP也是正確的。
2.2 多狀態物料處理方法
如果遇到軟管總成、鋼絲繩、膠條等多狀態物料時，首先在Pro/E三維模型中選擇多狀態物料參數為“是”，然后在多狀態物料號參數中填寫ERP中實際的多狀態物料號，物料編碼填寫為空，其余均按正常填寫，那么：
（1）從Pro/E三維模型集成至PDM時，使其PDM產生的物料編碼為自動流水編碼，多狀態物料號抓取三維模型中的多狀態物料號；
（2）從Pro/E三維模型生成二維明細表時，通過多狀態物料判斷參數（是），自動抓取三維模型中的多狀態物料號（圖號、名稱、材質等其余也都正常抓取）；
（3）從PDM集成至ERP時，當判斷多狀態物料號不為空時，將多狀態物料號相同的物料進行數量合并，并根據多狀態物料號，將多狀態物料庫中對應的物料發布至ERP。
以圖1為例，在物料編碼為ZPWLH的裝配中，3個物料號相同的多狀態物料DZTWLBM-1，由于Pro/E軟件本身的局限性，在Pro/E模型和PDM集成時，各自的文件名和物料號必須給出不同的名稱或物料編碼才能滿足PDM系統對“一物一碼”唯一性要求。假定此處不同多狀態的物料生成的物料編碼為流水編碼分別為LSM-1，LSM-2，LSM-3（文件名的命名規則也是滿足系統要求的唯一性即可，此處不再討論），每個流水編碼的“多狀態物料屬性”值均為“DZTWLBM-1，在由PDM集成發布至ERP時，將“多狀態物料屬性”值均為“DZTWLBM-1”的3個流水物料進行合并，并將DZTWLBM-1對應的多狀態物料庫中的物料發布ERP。同理，對于DZTWLBM-2的2個多狀態物料處理方法也是相同的。
通過以上3個步驟，既能保證二維明細中的物料編碼是正確的，也能保證發布到ERP的多狀態物料數量是匯總后的正確數量、正確物料；既保證了設計、工藝等部門對圖紙查閱便捷需求，也保證了ERP對實際物料匯總的需求。如果多狀態物料的單位不是“個”（比如像繩子等，單位是米），此時可以在PDM系統的BOM中修改單位，亦可以通過PDM和ERP的集成將合并后的數量準確發布至ERP。
3 結論
該方案不完美之處在于PDM系統實際顯示的多狀態物料編碼是流水編碼，當設計、工藝等人員查閱PDM系統中的BOM結構時，可以通過BOM物料編碼和多狀態物料屬性二者共同查看。對于此“缺陷”，亦可以通過PDM系統的二次開發，將多狀態物料的流水編碼作為“系統后臺”的唯一標識進行隱藏，而將實際狀態物料號顯示出來。該方案可以解決Pro/E多狀態物料問題，有利于二維明細的查閱和PDM與ERP的集成發布，是一種切實、有效的基于Pro/E設計的多狀態物料解決方案，有益于PDM實施領域的發展。
