引言
由于應用程序和操作系統自身缺陷的存在及惡意程序可能對執行環境造成的干擾和破壞，目前操作系統和應用程序等軟件并不是處于一個完全安全的環境中。利用系統虛擬化技術解決與軟件安全相關的問題，提高操作系統和應用程序的安全性成為虛擬化研究的一個重要方向。基于虛擬化技術的可信計算、程序隔離執行、惡意軟件分析和入侵檢測等安全技術被廣泛研究。研究人員利用系統虛擬化技術提供為安全敏感應用程序提供更安全的隔離執行環境、更小的可驗證的計算基，將不同的應用程序和操作系統隔離防止它們之間的干擾和破壞，從虛擬機抽象底層來獲得程序和系統更真實有效的執行狀態和運行信息。
1 系統虛擬化
系統虛擬化實現在一臺物理主機上虛擬出多個虛擬機(virtual machine，VM)，每個虛擬機可看作是一個物理主機的副本。各虛擬機相互隔離并運行獨立的操作系統，虛擬機的資源由虛擬機監控器(virtual machine monitor，VMM)統一管理。系統虛擬化本質上是多個VM利用一組物理資源，由VMM實現對底層資源的劃分和共享，向上表現出多組虛擬計算資源。
1．1虛擬機監控器分類
VMM是系統虛擬化的核心，根據VMM提供的平臺類型，VMM可以被分為兩類：
(1)完全虛擬化：由VMM來虛擬實現現實平臺，對虛擬機來說，虛擬平臺和實現平臺一致，操作系統無需作任何修改即可運行在虛擬平臺上。原有的x86體系結構沒有為虛擬化提供硬件支持，完全虛擬化只能全部由軟件模擬實現。但完全軟件虛擬化會存在優先級壓縮、性能開銷大等弊端。
針對這個問題，硬件廠商修改硬件結構在CPU、芯片組和I／O設備中增加針對虛擬化的支持，比如Intel VT和AMD SVM技術等。它們幫助系統軟件更高效的實現虛擬化功能。現有的常用VMM平臺，比如Ken、VMware、KVM等都支持硬件虛擬化技術。
(2)類虛擬化：類虛擬化中VMM呈現給操作系統的平臺抽象與現實平臺并不完全等價，需要修改操作系統來與VMM配合來實現虛擬化。類虛擬化可避開硬件結構的缺陷，提高性能。VMM平臺比如Xen，即支持完全虛擬化，也支持類虛擬化。
1．2系統虛擬化的安全優勢
系統虛擬化提供了隔離的執行環境，且VMM具有軟件層中最高特權級，為安全應用帶來多方面優勢：
(1)隔離性：VMM管理的多個虛擬機獨立運行在隔離的環境中，不會被其他虛擬機的干擾和破壞。
(2)高特權級：VMM比運行在其上的操作系統有更高特權級，通過、nn壓可管理運行在上層的操作系統和應用程序的軟硬件資源。
(3)多實例：一個物理機上運行多個虛擬機，可將應用程序組件分布到多個虛擬機提供不同的安全等級，消除完全物理隔離方式的局限性。
(4)可信計算基(trust computing base，TCB)：VMM相對于操作系統來說代碼量更小，更易于實現安全驗證。通過VMM為應用程序提供執行環境，可大幅減小安全應用的TCB大小。
2 安全應用和系統研究
針對系統虛擬化提供的安全優勢，本節主要討論利用系統虛擬化的安全技術的研究文獻及最新進展。最近幾年，在S&P和CCS等安全會議上每年都有與此類別的論文，而SOSP和OSDI等系統會議也常有相關研究。下面選取較為典型的研究作下介紹。
Proxos將系統調用劃分為可信和不可信兩部分，可信部分由一般虛擬機提供，而不可信調用將由應用程序私有的可信虛擬機提供，并允許應用程序開發者確定應用程序系統調用的路由規則。Proxos還設計了代理模塊來控制程序?qū)σ话闾摂M機資源的訪問及可信虛擬機與一般虛擬機間的切換。系統實現的原型對Xen和上層操作系統Linux的修改添加了一萬多行，應用程序的路由配置一般也只需幾百行，最終性能開銷在15％左右。
TrustVisor利用VMM來完成應用程序安全敏感代碼的強制驗證和隔離執行。研究引入程序邏輯片(pieces of application logic，PAL)的概念，PAL是由應用程序開發者決定的應用程序的安全敏感片段，由不需要上下文和操作系統等支持且有保密性和完整性需求的代碼和數據組成。TrustVisot利用硬件虛擬化的支持構造一個特定功能的微型VMM，引入了3種工作模式：①傳統客戶模式，該模式正常執行操作系統和其他應用程序；②安全客戶模式，執行被隔離的PAL；③主模式，擁有最高特權級的VMM執行。VMM為PAL建立安全的隔離環境，將PAL和不可信環境隔離。TrustVisor還實現一個稱為μTPM的軟件模塊來模擬硬件TPM功能，為PAL分配一個μTPM實例完成代碼可信驗證。TrustVisor代碼量在一萬多行左右，大大縮減了PAL的TCB大小。
SP3保護模型中應用程序可以直接請求VMM加密自己的某個內存頁面，使操作系統和其他應用程序只能得到該頁面的密文內容。為減少頻繁加密和解密帶來的開銷，SP3采取了兩個優化措施：①頁面冗余，在VMM中存儲加密頁面的解密副本，在解密時由VMM重定向請求到副本頁面；②延時同步，在頁面被修改時并不同步頁面的鏡像，直到頁面鏡像被訪問時才同步頁面。通過優化，系統原型大約只有3％的性能開銷，不過只能提供頁級加密保護，并需修改操作系統。
Overshadow則無需修改操作系統和應用程序利用VMM的影子頁表，為應用程序提供透明的加密機制。應用程序的內存頁面被生成兩種不同視圖，應用程序自身使用正常的內存頁面視圖，而操作系統和其他應用程序使用加密的頁面視圖。VMM跟蹤和管理每個加密頁中包含的資源，同時對加密頁生成hash值來防止其被惡意修改。對于非內存的資源比如文件等，則利用內存映射功能將其映射為內存頁面，實現對其的加密。Overshadow中操作系統可以管理應用程序的資源，但不能直接訪問加密資源，并增加用戶態shim部件處理系統內核與應用程序間的控制流轉換及指針型參數和返回值的調整。
Lycosid、VMwatcher都是通過虛擬機自省(virtual machines introspection，VMI)來檢測虛擬機中隱藏進程。Lycosid在VMM中統計虛擬機內每個進程消耗的CPU時間，并與虛擬機內得到的進程消耗的CPU時間匹配，推斷可能的隱藏進程。VMwatcher則提出一種稱為客戶視圖轉換的技術，在虛擬機外系統化地建立虛擬機的語義視圖，與內部視圖比較發現隱藏的惡意軟件。它需要使用虛擬機系統的數據結構及函數定義來自省VMM中得到的低級別狀態，將其重構為與vM內部相等價的信息，完成對虛擬機內語義的系統化重建。
與需要系統的數據及函數定義等信息完成VMI不同，Virtuoso提出一種只需系統API定義即可自動產生自省程序的方法。Virtuoso首先在目標系統中運行包含被自省的功能的程序，記錄程序執行的指令序列。然后對指令序列使用程序切片技術找到與功能相關的指令，如果一次執行不成功，則多次執行分析過程。最后合并多次分析得到的二進制指令，并轉化為自省程序。
Lares將虛擬化的優勢運用到主動監控中。它在不可信虛擬機中加入鉤子截獲可能的敏感事件。當敏感事件發生時，將相關信息傳遞至安全虛擬機內的安全工具中，由安全工具使用VMI等功能完成分析，再將結果返回不可信虛擬機。Lares在不可信虛擬機中增加自包含的trampoline部件，部件不依賴操作系統功能，在事件發生時通過VMM完成信息傳遞和交互。為防止鉤子和trampoline被惡意修改，在VMM中將它們的頁表設置為只讀。Hooksafe對Lares中hooks較為分散，利用頁表保護性能開銷大的問題作改進。它分析內核中鉤子的訪問情況，得到內核對所有鉤子的訪問點，將鉤子集中到一片連續的只讀內存中。而原有的訪問點被重定向到被保護的鉤子，減小離散頁表保護的性能開銷。
SecVisor試圖解決操作系統內核在運行時的完整性問題。它利用AMD的svIⅥ硬件虛擬化技術實現了一個代碼量少、對外接口少、便于移植的輕量級VMM。VMM對影子頁表創建副本，修改副本用戶空間執行標志位，使系統在內核態運行時不能執行用戶空間的代碼，保證內核代碼的完整性。SecVisor建立一個進入內核態的控制轉移事件列表，找到每個事件對應的數據結構，得到所有進入內核態的人口點。在執行到入口點時，進入VMM中完成對影子頁表和副本使用的切換。VMM只包含4000多行代碼，并且只需對操作系統作較小的功能添加便可適應內核空間的初始化和變更。
HyperSafe的目標是VMM提供運行時控制流完整性的保證，阻止惡意軟件在監控器中執行，提高VMM自身的安全性。它利用了兩個技術：①不可繞過內存鎖，在VMM啟動完后，修改CR0寄存器的頁表讀寫標志位將其設置為只讀。對頁表的更新必須關閉只讀保護，完成更新后再開啟只讀保護；②受限指針?biāo)饕ㄟ^(guò)靜態分析VMM的控制流圖，對每個間接調用和跳轉以及返回指令，得到所有可能的跳轉目標表。替換所有的函數調用和控制流轉換地址為目標表中的索引值，使VMM只能完成合法的控制流轉換。兩個技術相互間形成鎖關系，受限指針?biāo)饕ＷC頁表更新功能不會被誤用而惡意破內存保護鎖，內存保護鎖保證受限指針?biāo)饕粫?huì)被篡改。
HyperSentry則利用X86結構CPU的系統管理模式(system management mode，SMM)完成VMM完整性保證。CPU通過觸發系統管理中斷進入SMM管理模式執行SMM程序，操作系統將會被掛起直至SMM執行完成。SMM程序被保存專用內存中，在BOIS啟動后被鎖定，VMM和操作系統都無法對其進行訪問和篡改。文章通過平臺管理接口隱式觸發SMM程序，完成對VMM的測量和驗證。為防止驗證被VMM感知，SMM程序執行中，系統屏蔽了可屏蔽中斷，臨時構造中斷表處理不可屏蔽中斷。
CloudVisor解決VMM或管理虛擬機被攻擊時如何保證虛擬機安全的問題。它利用硬件虛擬化的支持通過嵌套虛擬化技術，在VMM之下引入一個稱為CloudVisor的特定VMM保護托管虛擬機的安全，實現虛擬化中資源管理和安全分離。原有的VMM和其他虛擬機管理軟件只需負責虛擬機資源管理等復雜任務。CloudVisor消除商業VMM越來越復雜的弊端，大大減小TCB大小。
3 研究現狀和趨勢分析
根據目前的研究現狀，依據系統層次將系統虛擬化的安全技術的相關研究分為三類：應用程序安全，操作系統安全和虛擬機監控器的安全性。
3．1應用程序安全
操作系統可能被惡意軟件破壞，而無法為應用程序提供可信的執行環境。基于系統虛擬化提高應用程序安全性的研究，主要利用VMM的優勢為應用程序提供隔離的可信執行環境，減小應用程序的TCB。
現有的研究主要解決以下幾個問題：①安全性，保證應用程序執行環境與不可信外界的安全隔離，無法被外部環境惡意破壞；②可交互性，應用程序需要操作系統功能，并由其完成對自身資源的管理，如何實現隔離執行的同時與不可信外界間的安全交互；③兼容性，提供的環境如何與現有軟硬件結構兼容，盡可能少的修改應用程序和操作系統，保證方案易于實施。④低開銷，如何減少VMM的隔離操作帶來性能開銷，保證隔離環境的可用性。
相關工作主要通過在VMM層對加密應用程序的數據和代碼，或者直接在VMM層為應用程序提供執行環境來實現，一般需要調整應用程序來使用VMM提供的功能。對應用程序的加密保護主要能過內存頁面或頁表上。對于非內容資源，比如文件、網絡端口等的加密保護依然是一個難點。而為減小性能開銷，通常會對應用程序數據、代碼或功能等依據安全需求的不同進行分離，為其提供不同安全等級的執行環境。快速有效、易于實施的應用程序分離策略也是相關研究要考慮的問題。
3．2操作系統安全
惡意軟件通過修改系統內核數據，截獲系統調用等方法破壞操作系統功能并隱藏自己，增加監控軟件的檢測難度。研究主要利用系統虛擬化技術保護操作系統內核完整性，增強入侵檢測和惡意軟件分析等安全工具的能力，提高操作系統安全性。
3．2．1增強安全工具能力
基于虛擬機的惡意代碼分析和人侵檢測，在VMM或安全的虛擬機中實現安全工具可以具有以下優勢：①不必考慮被檢測系統安全；②檢測無法被虛擬機繞過；③虛擬機難以感知檢測的存在。現有的研究主要解決兩方面的問題：
(1)虛擬機自省
在虛擬機外，安全工具從VMM得到的虛擬機狀態一般是寄存器，內存等低級別信息。而安全工具則使用程序的高層語義信息如文件行為、進程行為、系統服務行為等。虛擬機自省通過讀取虛擬機的狀態，利用已知的虛擬機操作系統知識，如數據結構和函數定義等，重建虛擬機信息的高級語義如PCB控制塊，文件描述符等。面對復雜的操作系統環境特別是非開源系統如何有效正確的完成自省，并將應用已有的程序分析方法仍需進一步研究。
(2)保護虛擬機內部件的安全
基于虛擬化的入侵檢測為保證性能通常在被檢測虛擬機中增加驅動或組件完成截獲敏感事件、傳遞信息等功能。現在研究通過在VMM對組件頁表寫保護，加密等措施來防止組件被不可信破壞。但頁表保護和加密在執行時將發生VMM的特權級切換，帶來一定的開銷。為保證方案有效性，需要保證安全性的同時降低性能開銷。
3．2．2操作系統完整性保證
目前的研究主要為利用VMM驗證和控制操作系統中應用程序?qū)Σ僮飨到y(tǒng)的惡意修改，及防止操作系統在內核態中執行用戶空間惡意程序兩方面。它們主要根據操系統用戶態和內核態的不同特權級，在VMM中通過修改頁表達到目的。而針對惡意代碼通過動態加載模塊和驅動完成對操作系統的攻擊，也有一些研究將通過將不可信驅動及模塊同已有的可信系統內核隔離。這方面的研究通常假設已有內核可信。利用虛擬化技術，可將不可信驅動及模塊同已有的可信系統隔離，驗證和控制不可信組件。目前的研究主要解決兩方面：①如何降低訪問控制策略的開銷；②如何保證同已有系統程序的兼容性。同時返回值導向(return oriented)這種利用已有安全代碼完成惡意攻能的攻擊方式，也為利用虛擬化保證操作系統控制流完整性提出新的要求。
3．3自身安全性
大部分基于虛擬化的安全研究是以VMM可信為假設前提，但VMM實際上并非完全可信，如Xen和VMware等都被報告存在漏洞。隨著VMM功能越來越復雜，代碼量不斷增加，將引入更多的漏洞。針對VMM的惡意軟件和攻擊，比如subVirt、blue pill、虛擬機逃逸等也被研究。所以提高VMM自身的安全性為上層應用提供一個可信的基礎也是研究的一個重要方向。它們可被分為兩類：
(1)減小TCB：VMM隨著功能的日益復雜，代碼量不斷增加，上層安全應用的TCB隨之加大。目前研究工作主要通過功能劃分的方法，將VMM管理和安全相關部分分離，減小TCB。但是如何在分離之后保持VMM的特性和功能仍然是一個研究的難點。而針于特定安全應用，構建專用VMM也是減小TCB研究的一個重要方面。
(2)自身可信保證：VMM作為軟件層面的最下層，保證自身可信十分困難。現有的研究主要利用硬件的安全特性來完成VMM的可信保證。比如利用BOIS的啟動驗證功能，完成VMM的可信啟動。Intel的可信執行技術通過硬件擴展來提供動態可信根機制，建立動態的可信計算環境。而硬件虛擬化的支持，特別是嵌套虛擬化技術配合控制流分析也為實現VMM完整性提供可能的途徑。
4 實驗與分析
Intel-VT硬件輔助的虛擬化技術中，增加了虛擬機控制塊(VMCS)和兩種操作模式：根模式和非根模式，其中VMM運行在根模式，虛擬機運行在非根模式，每個虛擬機的虛擬處理器對應一個VMCS結構。在VMM中可以對虛擬機的VMCS進行修改和配置，修改虛擬機當前執行的狀態。根據這個特性，我們對VMM進行修改，截獲虛擬機中正在執行的程序的狀態信息，對信息進行修改，調試程序的運行。系統設計如圖1所示。

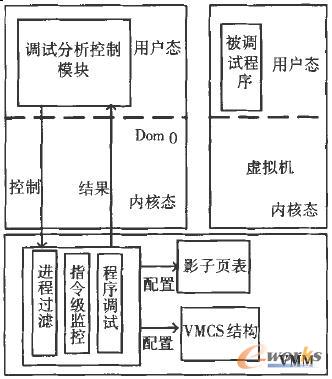

圖1惡意軟件調試分析系統設計
系統原型在開源軟件Ether上二次開發實現，Ether是一個基于Xen的惡意軟件分析工具可以截獲惡意軟件的系統調用和指令序列，我們?cè)黾恿藢?duì)程序的調試功能并結合程序切片技術提取程序的條件判斷語句對惡意軟件進行多路徑的調試，提高惡意程序動態分析的代碼覆蓋率。
實驗選取了5個惡意代碼樣本在系統原型上分析調試，結果如表1所示：其中代碼長度是對代碼靜態分析后的代碼總長，斷點數為動態調試時設置的惡意代碼斷點數，執行總長度為代碼動態調試時執行的不重復代碼的總長。對于不能其中不能達到完全代碼覆蓋的程序，是由于在調試過程中發生錯誤，程序崩潰退出。

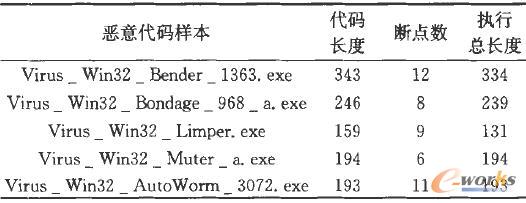

表1惡意代碼動態分析調試測試
從實驗結果可以看出從VMM中可以截獲程序的狀態信息，并完成對程序狀態的修改，防止惡意程序?qū)Ψ治霏h(huán)境的破壞。系統原型可以有效提高惡意程序的動態執行中的代碼覆蓋率。相比較單機的調試環境，此方式更透明安全。
5 結束語
系統虛擬化技術有隔離性、封裝性安全優勢同時虛擬機監控器有更小的可信計算基，更高的特權級，彌補了原有系統和應用軟件系統上的安全性上的不足。但為應用程序或操作系統構建一個隔離獨立、安全性高、性能影響小、兼容性強的執行環境提供更細粒度的保護依然存在不少困難，仍需要進深入研究。利用不斷成熟的硬件輔助虛擬化技術，將是解決這些問題的重要方向。本文最后利用虛擬化技術建立一個安全透明的惡意軟件調試環境，一定程序上驗證了系統虛擬化的安全特性，但是對調試環境自動化的仍需進一步改進。
