solidThinking Evolve在彩車設計中的應用

1 概述

    上海工藝美術廠是上海市人民政府首批的都市工業園區，其設計理念是致力于提供賞心悅目的純手工制作藝術品及有利于精神享受、藝術內涵和增值的服務。近年來，上海工藝美術廠承接了眾多設計項目，如藝術彩車、大型藝術彩燈、金銀制品、飾品包裝盒袋等。與老鳳祥等眾多知名品牌有著緊密的戰略合作關系。

    在以往的設計過程中，設計師們通常使用二維的設計手段。例如在彩車的設計過程，設計師首先在紙上繪制草圖進行前期的創意，然后將設計雛形在二維設計軟件Photoshop中進行詳細的繪制，最后將效果圖轉換成三視圖交予制作彩車的師傅進行實際制作。

    這種設計流程簡便易操作，但也有其弊端：設計師通常只能用平面手段表現作品的一個角度，很難用多角度描述所有細節，有時設計師自己也會對內外結構產生誤解，因此需要與制作師傅反復溝通修正，更多地是依照經驗來操作。例如圖1中左圖為設計師用Photoshop繪制的平面效果圖，對比右側的實際花車效果可以看出，前端車頭部分由于角度的原因很難表達。基于以上問題，設計師們考慮改用三維的方式予以解決，因此引入solidThinking Evolve。

圖1 為老鳳祥設計的彩車，左側為平面軟件表現效果，右側為彩車照片

2 solidThinking Evolve在彩車彩燈設計中的作用

    solidThinking Evolve是一款專門為設計師提供的三維設計軟件，在一個非常友好的環境里提供高度集成的建模及渲染環境。在引入solidThinking Evolve后，整個創意中心的工作效率有了明顯提升。

2.1輔助設計師推敲造型

    solidThinking Evolve基于NURBS曲面建模及實體建模，在此基礎上融入了一個非常重要的特征一一結構樹(Construction Tree)。設計師可以基于初始創建的曲線和曲面，在任意階段對模型進行調整。例如，在上面鳳凰彩車設計的過程中，鳳凰的基礎形態可通過曲線搭建曲面的方式快速構建出來。而后，設計師可隨時利用曲線或者曲面上的特征點對造型進行調整，獲取最佳方案。

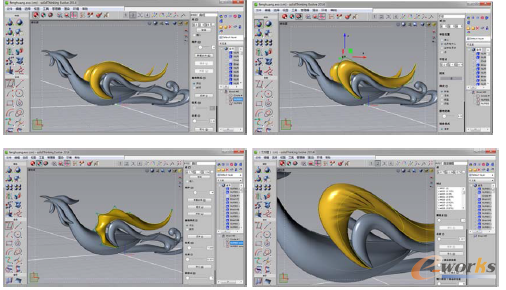

圖2 根據同一模型，設計師可以通過調整特征點的方式獲得多種不同的造型方案

2.2搭建無縫溝通流程

    由于solidThinking Evolve創建的是三維模型，設計師可以從任意角度展示自己的想法，只需在計算機中轉動模型即可。例如圖3中的彩車設計模型，設計師不僅可以展示彩車的側面效果，還能模擬站在彩車前部的角度進行觀察。而之前使用二維平面軟件來表現，僅繪制一個角度的效果就要花費大量的時間。

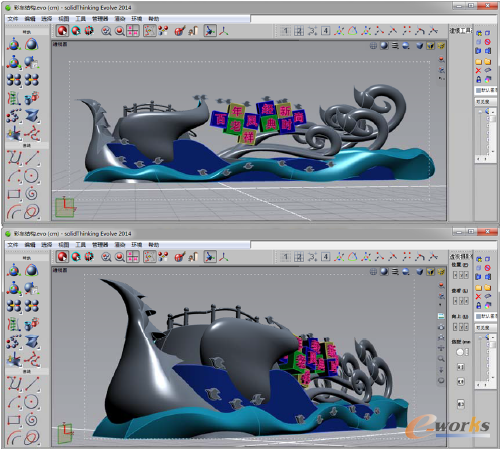

圖3 利用solidThinking Evolve對模型的不同角度進行觀察

    在與制作彩車的師傅溝通過程中，solidThinking Evolve提供的三維模型起到了非常重要的作用。一來設計師可以向制作師傅清楚的表達自己的造型語義，不會造成任何溝通上的障礙；二來借助solidThinking Evolve的結構歷史進程，設計師在與客戶溝通的過程中，就可以根據各方的建議對設計進行現場調整，即時獲得修改結果。因此，solidThinking Evolve能夠幫助設計師大幅提高工作效率。

2.3快速渲染效果

    在以往的設計表現環節，設計師利用Photoshop平面設計軟件中的“顏色漸變”等工具繪制光影，以做出立體的效果。這樣的表現往往不夠逼真且需要花費較長的時間。使用solidThinking Evolve之后，設計師們優化了該表現流程。

    首先，在solidThinking Evolve中，借助預設的模型庫和材質庫，經過快速簡單的設置，即使是新手也可渲染出光影完全正確的效果圖，且渲染時間都能夠控制在幾分鐘之內。

圖4 solidThinking Evolve渲染彩車模型

    隨后，設計師可以將渲染出的圖片再導入到平面設計軟件中增加更多效果，如圖5又在圖4渲染圖的基礎上加入了人物、花朵、光暈，調整了倒影等。這樣的流程可以分別最大化地利用三維設計軟件及二維設計軟件各自的優勢，快速獲得最佳效果。

圖5 經過二維軟件處理過的花車最終效果圖

2.4準確輸出尺寸結構，與制作過程良好銜接

    在輸出效果圖后，根據以往的工作經驗，設計師還要繪制相應的三視結構圖，標示尺寸才能實施制造。在solidThinking Evolve構建模型后就可以直接配合尺寸的標示導出三視圖，這讓后續的工作銜接更加合理簡單。

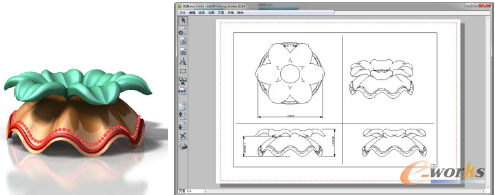

圖6 左圖為Evolve建模渲染的彩燈概念效果，右圖為Evolve輸出制作三視圖

3 結論

    從以上案例可以看出，solidThinking Evolve在整個彩車彩燈設計流程中起到了輔助概念推敲、促進項目各環節溝通、提速設計表現等優勢，確實能夠為設計師節省更多的時間和精力。同時，solidThinking Evolve易學易用，友好的界面和便捷易懂的工具讓設計師更加專注于設計本身。

    不僅是花車彩燈項目，solidThinking Evolve還被上海工藝美術廠的設計師們應用于多門類的項目中，如包裝設計、首飾設計等，成為了設計流程中不可或缺的設計利器。

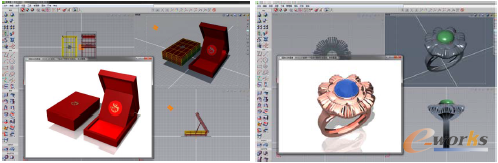

圖7 solidThinking Evolve被應用于包裝及首飾等多種設計項目中
