農業機械裝置通常機構較為復雜，傳動路線較長，鈑金零件、焊接結構件使用較多，大量使用各類專用零部件和標準零件，其設計制造自成體系，所以現代農業機械的開發與設計必須針對以上特點進行。同時，農業機械產品還必須滿足日益提高的功能需求，結構要小巧緊湊，運動要輕便靈活，工作效率要高，能耗要低，還要便于維護和保養。這些都必須采用先進的設計思想和高效的設計方法來實現。
三維數字化設計方法為農業機械產品研發提供了有效手段。CATIA是一種功能強大的機械設計三維軟件，廣泛應用于飛行器、車輛、船舶等各類機械產品的設計中。CATIA本身帶有符合ISO標準的標準件庫，但其并非全部符合我國的國家標準和農機產品標準，為滿足農業機械產品系列化研制的需要，提出了一種基于參數化設計的農業機械的三維標準零件庫創建方法，在實際使用中可快速建立各類農機標準零件，通過標準零件庫的調用，提高了整機的設計效率，縮短設計周期。
1 農機標準零件庫的系統構成和調用網絡
為方便高效創建和使用農機標準件庫，首先根據農機零件的功能進行分類，構建如圖1所示的標準零件庫系統。
圖1 農機標準零件庫
農機標準零件庫的創建和調用網絡如圖2所示。
圖2 農機標準零件庫的創建和調用網絡
2 農機標準零件庫的創建實例
在CATIA V5環境中，建立農機標準件庫的基本方法是：
(1)構建農機標準零件的三維模型；
(2)利用CATIA中的Formula工具，對三維模型進行參數化設置，以實現尺寸驅動；
(3)利用CATIA中的Design Table工具，對照農機標準零件國家標準進行數據表文件的創建，使用Excel軟件對數據表文件進行維護；
(4)創建Catalog文件，利用添加零件系列功能，將已建立好的參數化標準零件文件導入，建立標準零件庫文件。
下面以農機產品中的GB/T 8-1988 C級方頭螺栓為例介紹標準零件庫的創建方法和使用方法。
2.1 尺寸驅動的零件參數化造型
方頭螺栓的幾何特征如圖3所示，其形狀由d、6、看、s（e參考）、r和l六個特征參數決定，按GB/T 8-1988規定，摘錄部分螺栓尺寸參數數值系列如表1所示，用這些尺寸即可驅動生成螺栓的三維模型。
圖3 方頭螺栓工程圖

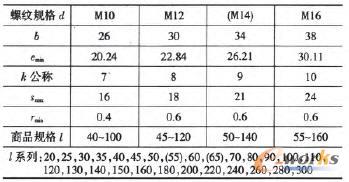

表1 方頭螺栓尺寸系列表
建立方頭螺栓的三維模型母板，利用Formula功能創建6個對應的尺寸參數，用表1中的任意一組值對參數進行賦值（如M10×60），然后利用創建的尺寸參數對照應三維模型的幾何拓?fù)浣Y(jié)構進行關系設置，即設置相應的公式，約束模型的幾何形狀。修改相應的參數，三維模型會隨之發生相應變化，實現了模型的尺寸驅動，如圖4所示。
圖4 尺寸驅動下的方頭螺栓三維模型母板
2.2 創建設計表實現零件系列化
使用Design Table工具，點選“使用當前的參數值創建設計表”，在隨后的對話框中過濾出用戶自建的6個尺寸特征參數，新建Excel數據表文件，以ftls_table_M10來命名，工作臺中以M10系列表與之對應。點擊“編輯表”按鈕，利用Excel軟件打開剛才創建的數據表文件，按國標規定添加公稱直徑為10，長度從40～100的多條記錄，形成方頭螺栓M10的尺寸系列表，如圖5所示。完成后保存模型文件，以GBT8-1988-M10.CATPrt命名。
圖5 方頭螺栓M10尺寸系列表
2.3 零件庫的生成與預覽
用相同方法創建方頭螺栓M12、M14、M16等對應的三維參數化模型，用統一形式進行命名。在CATIA中新建Catalog Document文件，在插入菜單中選擇“添加零件系列”命令，在“零件系列定義”對話框中點擊“選擇文檔”按鈕，選擇已保存的GBT8-1988-M10.CATPrt文件，并在名稱一欄中輸入“M10”，點擊“確定”，在左側的樹中顯示已經建立了對應的零件索引，完成了公稱直徑為M10的方頭螺栓的長度系列的數據導入，同時可在右側窗口中預覽到對應的零件。用同樣方法添加M12、M14等零件索引，最后保存文件，命名為GBT8-1988-ftls.catalog，生成了方頭螺栓的零件庫。如圖6所示。
圖6 方頭螺栓的零件庫
2.4 標準零件庫的使用

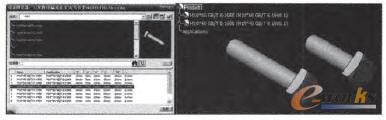

在進行裝配設計過程中，通過“工具”菜單中的“目錄瀏覽器”命令，在對話框中打開建好的方頭螺栓零件庫文件，即可在目錄瀏覽器窗口瀏覽零件庫中的零件。在圖形目錄列表中選取相應公稱直徑和長度的螺栓，雙擊即可生成對應的零件，并加入到當前的裝配體中，如圖7所示。
圖7 目錄瀏覽器瀏覽和使用標準零件庫
3 結束語
本文根據農機研發需要，按CIMS要求，在CATIA中完成了農機零部件的三維參數化定義，使用Catalog工具創建了零件數據庫，．使用電子表格進行零件庫管理，為農機產品的研制及系列產品的開發提供數字模型基礎。
