1 山河智能計算機應用現狀與需求
1.1 項目背景
在激烈的市場競爭下，山河智能急需建立一套信息系統來減少重復勞動，合理調度生產，縮短生產周期。他們在全面應用CAD技術后，一方面明顯地提高了設計能力和圖紙的質量，大大提高了設計效率，另一方面由于CAD技術的全面推廣，又給企業的管理帶來許多新的問題。如沒有相應的手段來管理設計、工藝的有關數據，無法及時檢查工程進度，實時掌握產品設計成本，精確統計各類設計、工藝數據等。自然就產生了用計算機進行管理的需求，要求把產品信息與開發過程有機地集成起來，做到正確的時刻，把正確的信息，以正確的形式傳送給正確的人，以便人們及時作出正確的決策。另外，各級領導需要信息時，根據權限可以透明地調用所需的信息。
綜上所述，圍繞企業的產品數據管理問題，急需解決企業的電子文檔管理、工作流程管理等問題。
1.2 存在問題分析
目前山河智能公司在設計和工藝方面已全面應用了計算機，產品開發過程主要存在以下問題：
設計圖檔檢索和再利用比較困難
山河智能的產品有液壓靜力壓樁機、小型挖掘機、液壓破碎錘、穩定土廠拌設備、旋挖鉆機、計算機控制液壓鑿巖臺車等多個系列，規格、型號繁雜，包括產品圖紙、工藝附圖、工藝卡片、控制計劃等圖檔文件上萬，傳統的CAD軟件沒有圖檔管理這一環節，不能方便地按使用人員、時間、產品屬性等手段有效地查詢所需信息，設計圖檔的檢索和再利用比較困難。
編碼體系還不完善
編碼是PDM及其他信息處理系統的基礎，信息編碼最基本的作用是為信息實體及其屬性數據項提供唯一明確的標識。山河智能存在多個部門同時使用多套編碼的現狀。
工藝設計滯后
充分利用過去的工藝設計數據，提高產品設計系列化、通用化程度是減少零件設計數量、縮短產品開發周期、降低產品開發成本的有效手段。但目前山河智能尚在初步使用天喻CAPP工藝設計軟件，工藝簡圖繪制是設計人員在TYCAD平臺上進行的，設計人員大量的寶貴時間浪費在抄抄寫寫等重復勞動上面，已有的工藝設計成果也不能被充分查詢和利用，大量復雜的工藝數據統計也只能由設計人員手工統計，使得新產品開發進程減慢、成本增加。
圖檔設計零散，與生產脫鉤
每一種產品都是由許多個不同的零件在一起組合而成的，而各個零件之間是相互關聯的。而目前我司尚無法對產品結構進行管理，一套產品圖檔各零件圖紙之間被“獨立”設計，無法連動，更無法生成用于生產制造的具體零件對象的裝配關系。
1.3 功能需求
山河智能公司產品以生產液壓工程機械產品（如，液壓靜力壓樁機、小型挖掘機、液壓破碎錘、穩定土廠拌設備、旋挖鉆機、計算機控制液壓鑿巖臺車等）為主，技術部門已經普及CAD，目前主要是深化應用和加強管理的問題。
PDM的實施首先解決了產品相關數據的管理與共享的問題，它確保了每個產品開發相關人員都能夠獲得他需要的產品數據，也只能夠獲得他需要的數據；其次PDM提供了協同的產品開發環境，它確保產品相關人員能夠基于PDM并行地進行產品開發，每個產品開發人員都能夠及時獲得與之相關的產品數據及其變更消息，縮短產品開發周期并提高產品開發質量；此外，通過PDM對產品數據的分類管理，能夠提高設計人員獲取歷史設計數據的效率和準確性，避免重復設計，降低產品開發成本；最后，PDM的實施還有利于提升企業產品開發管理水平，管理者可以隨時監控每個產品開發項目的進展情況，并根據需要隨時進行調整。
1.4 山河智能CAD/CAPP/PDM項目的目標和定位
建立在功能需求基礎上的山河智能PDM集成項目的目標可簡單概述如下：形成以PDM為基礎的集成化產品開發平臺，建立跨部門的協同產品開發環境，維護產品數據的一致性，支持以產品為核心的并行產品開發。
2 山河智能PDM系統層次結構
山河系統邏輯上的層次結構如圖。

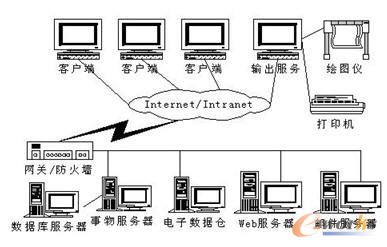

圖1 山河系統邏輯上的層次結構
數據存儲層利用商用數據庫和電子數據倉存儲管理信息和電子文檔；中間層主要完成數據的處理，它根據客戶端的請求從數據存儲層提取數據并進行處理，最后將處理結果發送回客戶端；客戶端主要實現用戶交互和數據顯示功能。
3 山河智能PDM系統的特色功能
3.1 基于PDM的CAD管理
目前山河智能使用的二維CAD軟件是運行在AutoCAD2000上的InteCAD。InteCAD2000提供了完善的信息提取功能。使用CAD的部門主要是設計院、工藝處，包括、設計和工藝的相關設計人員。今后InteCAD將主要用于工程圖、工裝設計圖、工藝簡圖等圖紙的繪制。
由于CAD的使用不存在任何障礙，因此CAD實施的重點是圖紙的規范化、圖紙的統一管理和圖紙變更過程的管理，后面兩部分將結合PDM的實施進行。
山河三維系統采用是Autodesk Inventor Professional 9以及PRO/E。通過建立三維系統的集成標準以及規范化定義，實現PDM對三維系統特征及定義的自動提取。
3.2 基于PDM的工藝信息與設計過程管理
天喻CAPP是比較成熟的商品化軟件，它提供了工藝編制和管理的各種通用功能，通過安裝和使用培訓完成企業對CAPP功能的認可，雙方就需要調整或修改的功能達成一致方案。
理順與工藝設計相關的信息流：天喻CAPP能夠自動從IntePDM獲取定型的產品結構信息和圖紙信息，并能夠將設計完成的冷加工、熱處理等工藝提交到IntePDM系統中，IntePDM也能夠將與工藝相關的設計變更消息傳送到天喻CAPP，以確保工藝能夠進行相應調整。此外，實施生產管理后，IntePDM還需要從天喻CAPP中獲取工裝、工時、設備等信息，以實現與生產管理的集成。
圖2 CAPP/PDM的集成結果
圖3 設計數據的傳送
3.3 編碼系統集成
PDM編碼管理系統與CAD系統的集成，提高了編碼的管理控制效力，不再重復編碼中部份操作，使用方便，操作簡單；更好地保持編碼的一致性，數據的惟一性，具體功能如下：

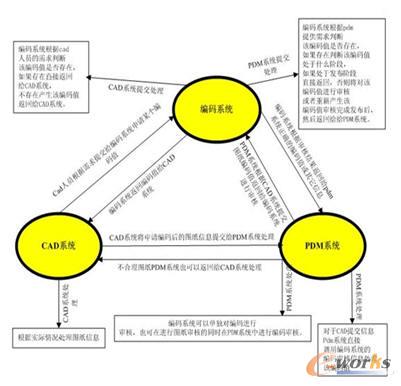

圖4 編碼系統集成功能
●在CAD工具中直接嵌入編碼的集成菜單。
●能夠在CAD填寫標題欄、明細表時直接調用編碼系統自動生成編碼信息以及供應商信息。
●設計人員能夠在CAD環境下查詢編碼申請進度，同時可以進行編碼審核、編碼解析。
●設計人員能夠在PDM系統中跟蹤編碼進度僅進行編碼審核、編碼解析。
●編碼系統現有自制件2萬多條紀錄，在此基礎上通過規范優選件庫，設計人員可以根據編碼導航生成的提示選擇優選件。

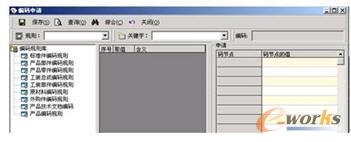

圖5 編碼申請主界面
4 山河智能PDM項目實施過程及策略
為更好實施山河智能PDM，山河智能以公司設計院為主體，以專家小組為指導，以各部門業務骨干為重點，以軟件供應商為基礎，調動一切技術力量，為信息化建設開展包括教學、講座、討論、演示等多種形式的技術培訓活動，為企業實施PDM信息應用技術打好基礎。
山河智能培訓工作針對不同人員分“四個層次”進行：
●概念培訓。主要針對董事長、經理、總工進行，目的是幫助他們了解信息技術及其發展方向，了解國內外企業應用情況，為他們的決策提供參考，并進一步引起對企業開展信息化建設更高的重視和支持等，但負責具體實施的技術人員也須參加，其他技術人員也可參加。
●系統培訓。主要針對負責具體實施的技術人員，目的是提高他們的系統分析、設計、維護管理等方面的能力，其他技術人員也可參加。
●應用技術培訓。主要針對參加實施工作的項目試運行小組成員，目的是讓他們掌握有關信息化建設軟硬件知識，培養使用產品數據管理系統應用軟件的綜合能力，正確使用實施后的各種應用系統，其他技術人員也可參加。
●普及推廣培訓。主要由實施小組指導企業系統管理員針對使用產品數據 管理系統的所有管理和技術人員進行，目的是普及產品數據管理的基礎知識，正確使用實施后的各種信息化系統。
經過不同層次的培訓后，研究院所有人員進行PDM知識和操作培訓，考試要達到80分（滿分100分）才能夠獲得PDM用戶權限。
項目推進方式：
●典型引路，分步實施：以4.5噸挖掘機和樁機二個典型產品為例，首先打通基于PDM的設計、工藝和編碼管理流程，包括數據整理、規范化、編碼整理、數據錄入、審批發放與更改、統計匯總等。
●建立規范的工作匯報和檢查機制：實施工作細化到以周為單位，并設定可檢查目標，每周檢查實施工作，每周提交一份PDM項目實施進展情況報告中，實施過程中，每個階段結束后進行一次階段性的匯報并對計劃作出相應的調整。
●建立溝通和協調機制：確保山河智能內部以及山河智能與天喻軟件之間溝通的暢通，對需要協調解決的問題，確定負責人和解決期限，同時實施過程中建立規范化的文檔管理機制。
●堅持80/20原則，從宏觀上和流程的合理性上關注項目的實施，細節性的問題和暫時不能夠確定的問題，在試運行過程中逐步解決。
目前山河智能PDM的定制開發工作已經完成，并且編碼系統、設計數據管理與工藝數據管理部分已通過試運行，開始全面推行。
5 實施效果分析
（1）通過PDM系統構建了企業信息化建設的集成框架，對企業進行全方位、多角度、深層次、高效和安全地改造，以實現通過信息流的優化。
（2）企業目前所有產品設計和工藝設計流程都基于PDM平臺進行，并且PDM統一管理了所有新產生的設計和工藝數據。
（3）實現了基于PDM的編碼系統管理，有效保障了設計應用系統和PDM系統的數據一致性，構建與MRP/ERP系統的數據通道。
（4）提供了版本管理、產品結構比較、產品配置管理等實用功能，有效保證了產品數據的準確性和企業響應客戶個性化定制的速度與質量。
