目前，變壓器行業常用圖紙設計軟件主要是二維工程圖軟件，隨著工業和電子信息業的飛速發展和深度融合，越來越多的三維設計軟件進入變壓器設計領域，實現實體建模、運動仿真、有限元分析、優化設計等功能，由于三維設計的基本原理與生產實踐非常相近，因此將會代替二維設計軟件而成為設計研發的主要手段。
1、國內外設計軟件分類
高端產品
NX 美國Siemens PLM Software公司
PRO/E 美國PTC公司
CATIA 法國DASSAULT公司
中端產品
SOLID EDGE 美國Siemens PLM Software公司
SOLID WORKS 法國DASSAULT公司
INVENTOR 美國AUTODESK公司
高端產品
CATIA是法國達索公司的產品開發旗艦解決方案。作為PLM協同解決方案的一個重要組成部分，它可以幫助制造廠商設計他們未來的產品，并支持從項目前階段、具體的設計、分析、模擬、組裝到維護在內的全部工業設計流程。
PRO/E，Pro/Engineer操作軟件是美國參數技術公司(PTC)旗下的CAD/CAM/CAE一體化的三維軟件，在全球占有一定比例的客戶。Pro/Engineer軟件以參數化著稱，是參數化技術的最早應用者，在目前的三維造型軟件領域中占有著重要地位。采用了模塊方式，可以分別進行草圖繪制、零件制作、裝配設計、鈑金設計、加工處理等，保證用戶可以按照自己的需要進行選擇使用。
NX是美國Siemens PLM Software公司的產品，集成了CAD、CAM、CAE和PDM應用程序，使公司可以減少浪費、提高質量、縮短產品周期和提供更富創新性的產品，從而使整個產品開發流程發生質的變革。NX是業界唯一能夠處理產品開發過程中的各個方面的一體化解決方案，包括從概念構思到制造的所有環節。NX涵蓋了產品設計、制造和仿真的完整開發流程。
中端產品
Inventor是美國Autodesk公司的產品，是一款集三維機械設計、仿真、工裝模具的可視化和文檔編制工具集的三維設計軟件。
SolidWorks為達索系統(Dassault Systemes S.A)下的子公司，專門負責研發與銷售機械設計軟件的視窗產品。達索公司是負責系統性的軟件供應，并為制造廠商提供具有Internet整合能力的支援服務。
Solid Edge是Siemens PLM Software公司的軟件產品。Solid Edge是一個行業領先的機械設計系統，它為三維數字原型的創建和管理提供了出色的工具。通過出色的核心建模和過程工作流、對特定行業需求的獨特關注、以及全面集成的設計管理，Solid Edge為設計項目提供了一個精準設計、不出錯的設計解決方案。有了Solid Edge建模和裝配工具，您的工程團隊能夠很容易地開發一系列產品。
這三家軟件在功能、界面、使用風格上都比較相似，SolidWorks在曲面上強一點，Solid Edge在扳金、管道上強一點，Inventor在與Autocad的數據交換上強一點。從市場占有率來看，SolidWorks和Solid Edge占的份額大一些。
2、主流三維設計軟件的技術優越性

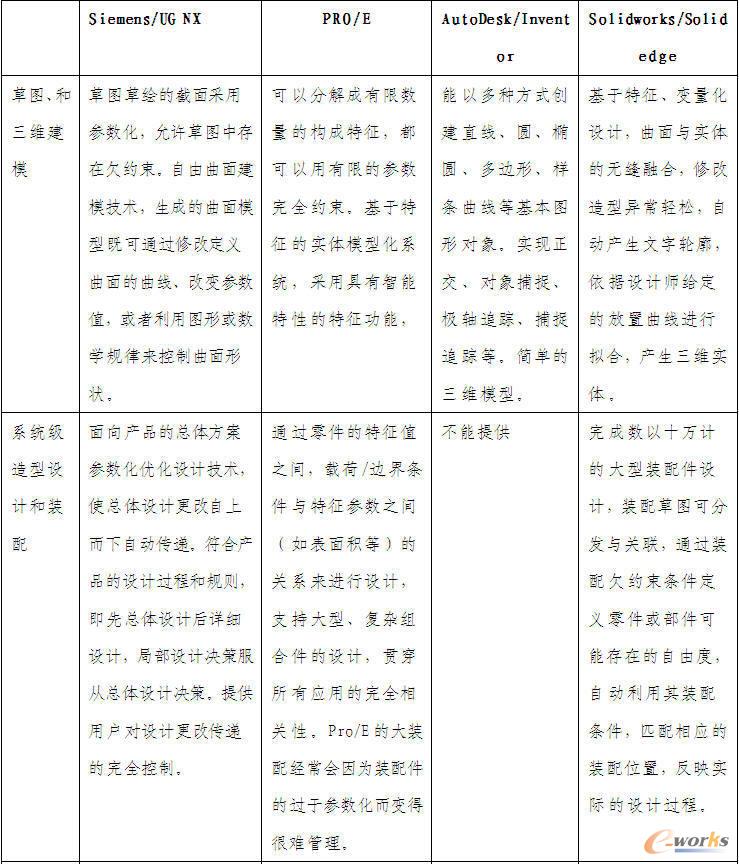

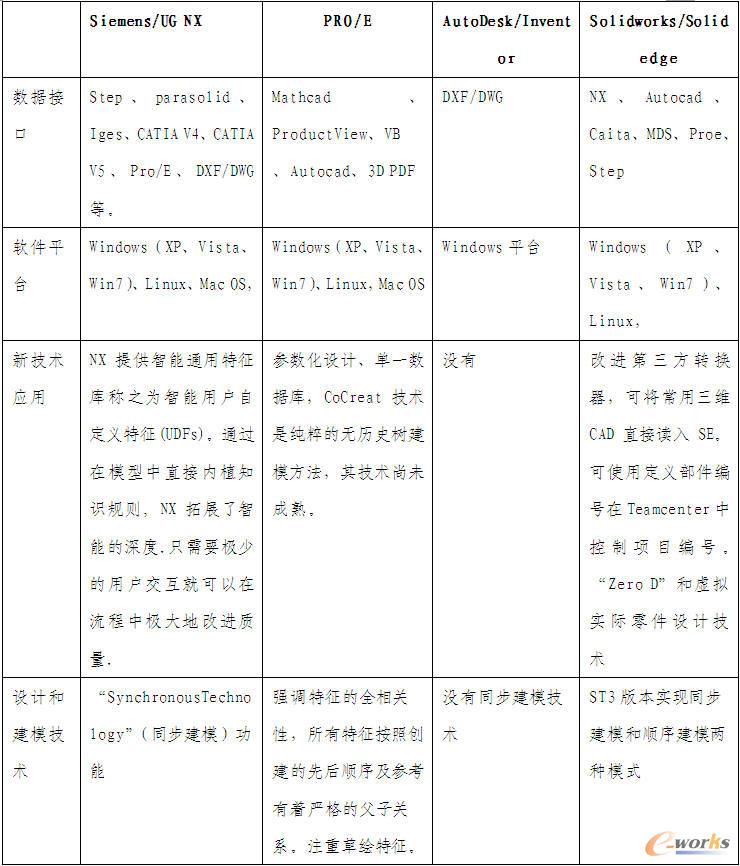

3、主流三維設計軟件的功能對比

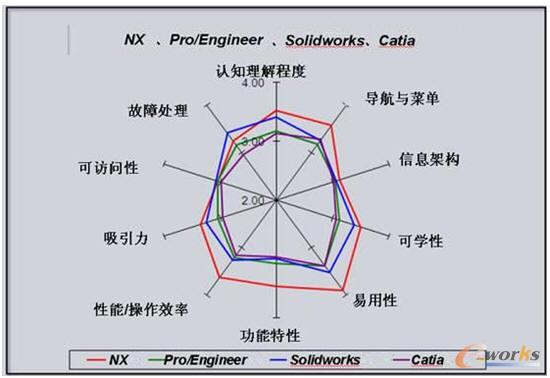

下圖的蜘蛛圖表是NX、PRO/E、CATIA、Solidworks之間的軟件易用性方面的比較。(該結果是一家第三方易用性機構的權威結果。該機構利用了易用性先驅Jakob Nielsen所確立并原創的技巧：Nielsen的啟發式評估技巧。)
NX、PRO/E、CATIA、Solidworks之間的軟件易用性方面的比較

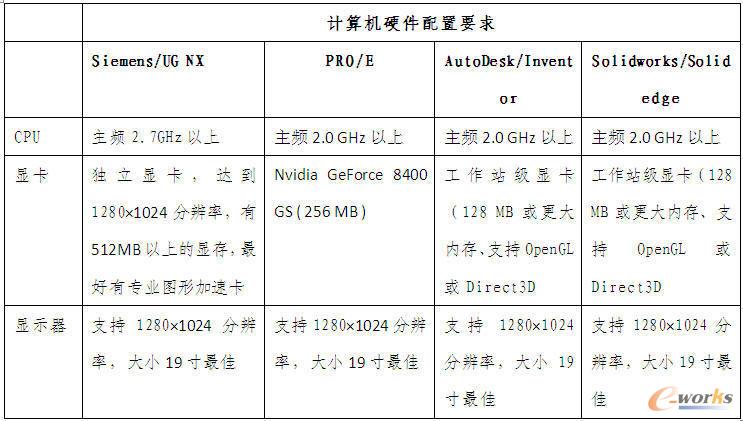

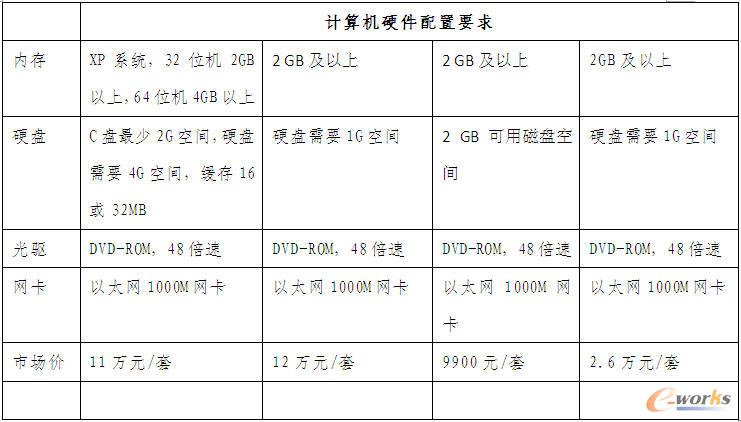

4、三維設計軟件的配套信息

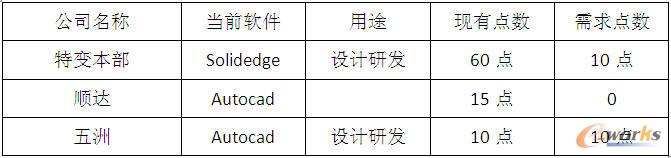

公司軟件點數需求情況
SolidWorks是目前國內最常用最好的三維機械設計軟件，在SolidWorks中，當生成新零件時，你可以直接參考其他零件并保持這種參考關系。在裝配的環境里，可以方便地設計和修改零部件。對于超過一萬個零部件的大型裝配體，SolidWorks的性能得到極大的提高。但是由于Solid Edge后臺存在非法程序，現已經被造成不好的影響。
PRO/E在國內應用于產品設計及模具設計及加工較多，在造型及加工方面應用簡單，功用強大，同樣，這款軟件與SW一樣的好學。但是PRO/E在大裝配中經常會因為裝配件的過于參數化而變得很難管理，工作路徑配置局限性較大，不太適合大裝配產品。
CATIA支持從項目前階段、具體的設計、分析、模擬、組裝到維護在內的全部工業設計流程。它功能強大，一般應用于汽車工業、飛機工業的設計研發。由于太高端，所以一般應用有點大才小用。
NX有更為強大的功能,在造型及加工方面都比PRO/E強大，但相應也就難學一些，具體如下：
1、全面，基本集成了制造業所需要應用的各種模塊。
2、應用廣，汽車制造業、模具生產應用比較廣。(很多大企業都是專門用NX軟件，這樣也造成會使用NX軟件的人才比較好找工作)
3、操作簡潔，智能，但是價格比較昂貴，許多中小企業都不大愿意選擇NX，大型制造企業、研究院等多采用。經過技術部設計人員的前期測試，認為NX的三維精確描述技術和功能強大的新設計工具適于變壓器設計研發工作，可提高工作效率、加快設計流程、降低成本并改善決策過程。
