0 引言
為實現1臺計算機控制多臺數控機床(一對多)，故就數控技術與網絡技術相結合實現的低成本柔性制造系統以探討。
1 低成本柔性制造系統
1.1 系統結構
工作站為主控機，通過多串口卡(1傳8)的9針RS422接口連接8臺圣維數控系統，工作站發出命令，數控系統按相應命令傳遞信息，如圖1。

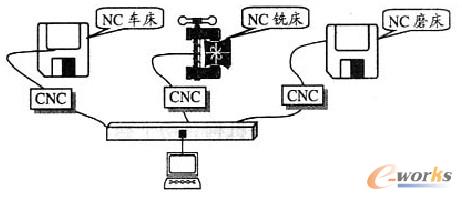

圖1低成本柔性制造系統結構圖
1.2 系統功能及工作流程
系統功能：上傳當前機床狀態(SendStatus)；接收CNC加工程序(ReceFile)；上傳cNc加工程序(SendFile)；接收自動加工啟動命令(StartAuto)：上傳坐標數據(SendCoor)。
計算機控制程序采用Delphi編寫。并為8臺數控機床建立各自的數據庫，以保存各機床的狀態、程序、坐標數據等。系統開機時，計算機首先與各臺數控系統建立鏈路并確認連接狀態。若鏈路建立成功，工作站計算機的操作界面上顯示運行符號標識相應的數控機床。操作者即可對其進行操作。
該系統中，CNC設備處于被動狀態，要求有條件地響應上位機命令。工作站向數控系統發送命令時，均采用“建立鏈路一數據傳遞”信息傳遞次序。
建立鏈路是工作站的計算機分別向各臺數控機床發送建鏈詢問信息(ENQ)。被詢問的數控機床響應中斷，進入中斷服務程序，向工作站計算機回送肯定應答信號(ACK)。鏈路建立成功，可開始進行數據的傳遞。具體的建立鏈路流程圖如圖2。

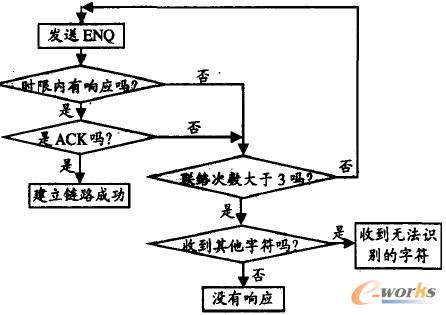

圖2鏈路建立流程圖
2 結語
該柔性制造系統可實現NC程序共享。在系統運行的同時能檢查各個數控系統的運行狀態，及時有效地對其進行控制。真正實現對多臺數控系統的在線管理。該制造系統通過在8臺圣維數控機床的運行，取得良好效果，提高了生產效率。
