0 引言
隨著信息化的發展，以往的各業務系統用戶分散管理、應用系統數據的孤立存放、數據上報的多種接口已不能滿足現實的工作要求，并且給廣大員工帶來大量的復雜以及重復性的工作。為了提升公司信息化水平，加強基礎建設，暢通信息渠道，實現數據共享，促進流程優化，統一展示內容，遼寧省電力有限公司拉開了建設一體化企業級信息平臺的宏偉序幕。歷時3年時間，建成了以數據中心為數據共享平臺、以應用集成為數據橫向集成工具、以數據交換為數據縱向貫通手段、以企業門戶為統一信息展示方式、以統一目錄為用戶管理及身份認證依據的一體化平臺體系架構，為各業務系統提供有力的軟件基礎平臺。
1 一體化平臺體系架構
該平臺（如圖1）采用Novell的identity manager身份認證與access gateways用戶同步機制實現了用戶集中化管理，業務系統的單點登錄功能；采用工作流技術實現了信息的統一展現、采用Web Services技術實現了業務系統待辦的統一辦理；采用數據倉庫與數據挖掘技術，實現了數據共享與分析；基于SOA架構，采用JMS、Web Services、HTTP等方式實現了靈活的交換管理控制機制，支持定時/即時、自動/手工、同步/異步、發送/抽取靈活的交換管理控制，實現公司關鍵業務數據的縱向快速交換；利用ESB、PI、ODS等方式實現了業務系統之間的數據橫向集成。

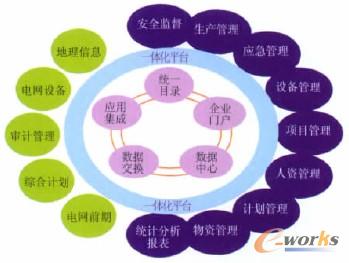

圖1 一體化平臺體系架構
1.1 統一目錄
統一目錄系統采用Novell公司的eDirectory進行深度開發（前身為NDS），下級地市公司直接使用全省大集中的目錄系統，地市公司的組織機構、用戶等信息統一存放在遼寧省電力有限公司的身份目錄中。
目錄的整體技術架構包括統一目錄、身份管理、認證系統3部分，分為國家電網公司總部、網省公司兩級，國家電網公司總部和網省公司的系統均由目錄系統、身份管理系統、認證及單點登錄系統3部分組成，各級之間通過身份管理系統實現組織機構、用戶身份數據的同步交換，通過認證系統實現跨域認證。
1.2 企業門戶
門戶整體技術架構主要包括4個層次：展現層、控制層、業務邏輯層和持久層。
展現層主要功能為用戶提供可操作的界面；將頁面數據組裝成model，提交給控制層進行業務控制； 將控制層的model對象在頁面上展現；對用戶提交的數據進行前臺校驗。
控制層主要功能為將model數據和業務對象（BO）互相轉換；調用業務邏輯層的業務邏輯進行業務處理； 在后臺校驗數據的正確性；控制頁面的流轉。
業務處理層主要功能為根據業務功能封裝成各種業務接口；調用持久層接口完成數據的持久性保存。
持久層主要功能為對關系型數據的新增、修改、刪除和查詢操作；屏蔽不同數據庫之間的差異，保證系統實現與數據庫類型的無關性。
1.3 數據中心
數據中心項目主要是對網省中的相關模塊數據以及其他高級應用進行整合，通過對模塊內部以及模塊之間數據的分析達到數據共享、決策支持前瞻化的目的，為公司經營管理提供強大的分析、決策、數據共享依據。
數據中心的總體架構（如圖2）包括數據源層、數據倉庫層、數據集市層、數據分析應用層、展示層。

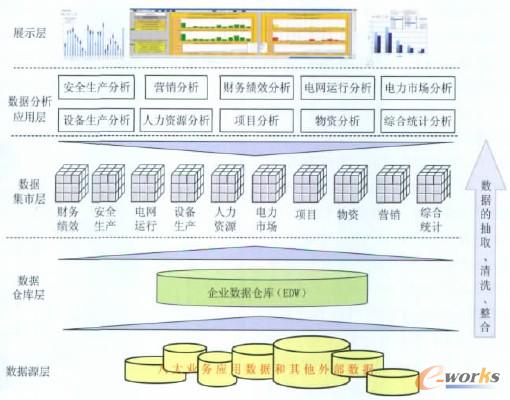

圖2 數據中心的技術架構
其中數據源層是遼寧省電力有限公司已經有的不同業務廠商開發實施的面向省公司集中的業務系統數據以及其他外部數據；數據倉庫是專門針對數據整合和數據歷史存儲需求而組織的集中化、一體化的數據存儲區域，由覆蓋多個主題域的企業信息組成，這些信息主要是低級別、細粒度數據，同時可以根據數據分析需求建立一定粒度的匯總數據。
數據集市是一組特定的、針對某個主題域、部門或用戶分類的數據集合，面向各個業務主題的數據分析。數據分析應用主要是完成對數據的分析功能。展示層主要是通過圖表的形式實現各個角度的分析。
數據集市層是在數據集市層建立數據分析模型，用于可直接滿足上層數據分析應用。
要求查詢的高效性和有針對性；高度聚合，一般無明細；從技術而言是星型模式。
數據倉庫層是基于主題域側重于對企業范圍內數據進行整合；明細數據與聚合數據共享；從技術而言是3NF模式。
1.4 數據交換
數據交換平臺以統一數據交換標準、統一傳輸協議、統一交換渠道、統一接入服務接口為目標，實現了上下級的數據中心級聯和縱向的業務數據傳輸。
數據交換平臺采用SOA架構設計，關鍵邏輯處理及對外接口全部以Web服務的形式實現，平臺由交換管理控制層和數據傳輸層組成。
交換管理控制層由系統管理、接收管理、發送管理、調度管理、數據管理、數據字典等配置定義工具和接收服務、發布服務、發送服務、抽取服務、調度器、監聽器等核心組件構成，實現對交換標準的定義、交換過程的控制、管理和執行，同時負責與數據中心的通訊，完成與本級數據中心的交互。
數據傳輸層提供了基于JMS、Web Services和HTTP等多種協議的傳輸通道，能夠安全、可靠、高效的傳輸數據，支持多種數據交換方式（Web服務、消息隊列、網站提交、電子郵件）和交換標準（XML、Excel、E語言格式），數據傳輸層負責與網絡進行通訊，網省公司（公司總部）通過公司網絡與公司總部（網省公司）數據交換平臺進行通訊。
數據交換平臺提供的接入服務接口可以注冊到企業服務總線（ESB）中，供其他應用調用；也可供其他應用直接調用，負責解析業務應用的調用請求，并進行相應的處理。
1.5 應用集成
應用集成（如圖3）主要分為3種集成方式：數據集成是應用在數據層面的共享與同步；應用集成是指一個業務應用調用另一業務應用的功能，執行一個操作得到操作結果或獲取相關信息，或者發送信息觸發另一個業務應用內的進一步操作；流程集成是指通過編排各個業務應用中的功能，實現一個完整的業務流程，它是建立在應用集成和數據集成基礎上的，流程執行模塊通過編排各個應用中的服務實現流程集成。

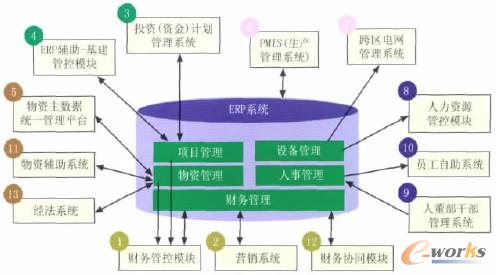

圖3 應用集成架構
2 系統功能及應用
2.1 統一目錄
該體系建成了統一目錄服務平臺，實現了包括14地市在內的共43443個用戶及4386個部門的統一管理及授權功能，用戶覆蓋率達到100%；實現了從國網到遼寧到地市的三級貫通的聯盟認證工作，最終實現了用戶的全網漫游；實現了用戶登錄的審計功能；實現了用戶統一管理及應用系統權限的統一開通，為省公司31個業務系統提供了統一的用戶管理基礎平臺，建立了業務系統的用戶權威源，保證了用戶的一致性。
2.2 企業門戶
該體系建成了企業信息統一的展現、發布和管理的基礎性平臺。為用戶提供業務信息獲取和處理的統一入口；是應用系統登錄的統一入口；協同辦公的統一入口；實現了包括用車管理、會議室管理、日程表、留言板、天氣預報等協同工作功能，完成了11個業務系統待辦信息的整合。部署了統一搜索平臺，實現了全網信息的統一搜索功能； 部署了即時通迅組件，實現了在線感知及應用系統待辦信息提醒功能，為移動辦公提供了基礎。企業門戶上線運行至今，訪問總量達7102378次，工作日平均登錄次數為22609次，用戶利用門戶處理應用系統待辦總條數為271487條。
2.3 數據中心
該體系建成了統一的數據共享平臺，完成了ODS、數據倉庫和數據集市模型設計，建立物理數據庫，通過ETL將相關業務數據抽取到數據中心，提升數據分析能力，挖掘數據分析亮點，同時根據各業務應用之間共享需求，按統一標準繼續開展橫向數據共享工作，完成了財務績效、調度中心、生產管理和交易的數據級聯。目前，遼電數據中心共接入18個信息系統，累計數據量達到223.5G，已實現119個主題、495項指標的展現。
2.4 數據交換
該體系建成了統一的數據縱向傳輸平臺，數據交換平臺主要包括平臺管理、數據接收管理、數據發送管理、交換管理、數據管理功能。截至目前完成了營銷、數據中心、紀檢監察、農電系統、可靠性管理、應急管理系統、財務管控、經濟法律、基建管控等21個數據交換業務的部署實施工作。截至2010年10月，數據交換平臺累計傳輸格式化數據表80000多項，累計傳輸非格式化數據表22000多次，累計交換數據量40.21GB，累計交換次數329518次，日傳輸量為137.25M/天。
2.5 應用集成
該體系建成了統一的數據橫向集成平臺，實現了各業務系統間橫向的數據傳輸，建成了以ERP成熟套裝軟件為核心、以項目、財務、物資、設備、人力資源管理等業務為主線的應用集成架構；完成ERP系統與投資計劃、跨區電網系統、PMS系統、招投標、基建管控系統、營銷、財務管控、人力資源管控系統接口部署，應用集成通過ESB企業服務總線、PI、ODS、RFC、Excel等、實現了業務系統之間的數據交換。
3 效益分析
一體化平臺以節省員工工作時間、提高企業的經濟效益為目的，消除了各業務應用之間的“壁壘”，將原來業務系統用戶的分散管理變?yōu)榧薪y(tǒng)一管理； 各業務系統的數據信息由原來的分散管理變?yōu)榧谐槿 ⒐蚕怼⒄故九c交換，為員工跨業務系統的查詢數據提供了方便，通過合理調配系統及人力資源，不僅提高信息系統的利用率，也使用戶的操作從原來的繁重而重復變成了現在的簡單與統一，方便了用戶的使用。
此外，系統采用全省集中部署的方式免去了地市分公司信息系統的建設與運維，節約了大量硬件、軟件資源，減少了基層單位的大量運維人員，帶來了較大的社會效益。采用虛擬技術建設覆蓋本部25個部門和14個供電公司的企業門戶，實現了門戶的省、市、區（縣）三級級聯。
4 結語
一體化平臺體系建設為全省信息管理、數據存儲與展示、業務系統數據的縱向傳輸和橫向交換提供了統一的基礎支撐平臺，提升了遼寧電力信息化的基礎建設水平，統一了信息系統的建設規范和技術路線，實現了業務系統信息的集中展現，數據的有效挖掘、共享、交換及應用的無縫集成，在實際應用過程中取得了良好的應用效果，真正實現了“生產信息化、經營智能化、辦公自動化”的信息化建設目標。
